CALDERA
Una caldera es una máquina o instalación, diseñada y
construida para producir vapor de
agua a elevada presión y temperatura.
Funcionamiento

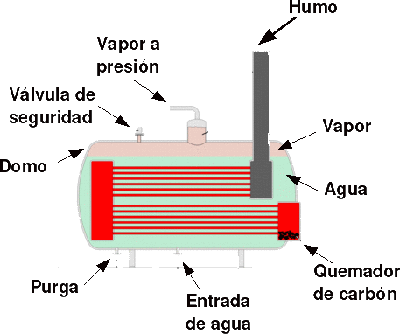

En la imagen se muestra un
esquema de una caldera simple, que utiliza carbón como combustible.
Los gases muy calientes procedentes de un quemador
de carbón, se conducen a través de múltiples tubos embebidos en el agua
contenida en el cuerpo de la caldera, hasta una chimenea de salida al exterior.
Estos tubos se conocen como tubos de fuego.
Durante el paso por los tubos, ceden el calor al agua circundante, calentándola y haciéndola hervir, los vapores resultantes, burbujean en el resto del agua para concentrarse en el domo de donde se extraen para el proceso.
Una válvula de seguridad calibrada, impide que se alcancen presiones peligrosas para la integridad de la caldera.
Como durante el trabajo, se utiliza el vapor, el nivel del agua dentro de la caldera se reduce, por tal motivo es necesario alimentar la caldera con agua fresca. El conducto de purga se utiliza para vaciar la caldera en caso de reparaciones y mantenimiento o en periodos de inactividad durante las heladas.
Propiedades de estado:
En la entrada: El fluido debe estar en un estado de liquido comprimido o saturado.
En la salida: El fluido sale como vapor saturado o sobrecalentado.
La presión en la entrada es la misma a la salida.
La temperatura en la entrada es menor a la temperatura en la salida.
La diferencia en las temperaturas de entrada y salida definen el funcionamiento y proposito de las calderas puesto que al fluido se le proporcionará calor lo cual aumentará su temperatura y estado (vapor sobrecalentado) para contribuir en el sistema propuesto. La presión permanece igual ya que no se ejerce trabajo mecanico.
Ecuación de continuidad
Ecuación, primera ley de la termodinámica
Link referente al funcionamiento y parametros de la caldera integrada a un sistema:
Link referente al mantenimiento de calderas:
